Ürün ayrıntıları:
|
| tüpler: | 30 tüp | reflektör: | CPC Yansıtıcısı |
|---|---|---|---|
| Çerçeve: | Alüminyum alaşımı | Kurulum: | Kırma çatı |
| Isı borusu: | 24 mm Kondansör Bakır | Yapı: | Isı borusu |
| Kırık açısı: | 30 Derece | Uygulama: | Duş |
| Vurgulamak: | Havuz Sıcak Su Güneş Isıtma Kollektörü,Yüksek basınçlı ısı borusu güneş kolektörü,30Tubes Güneş Isıtma Kollektörü |
||

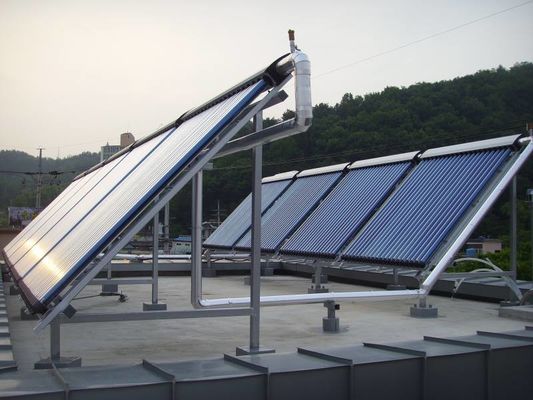

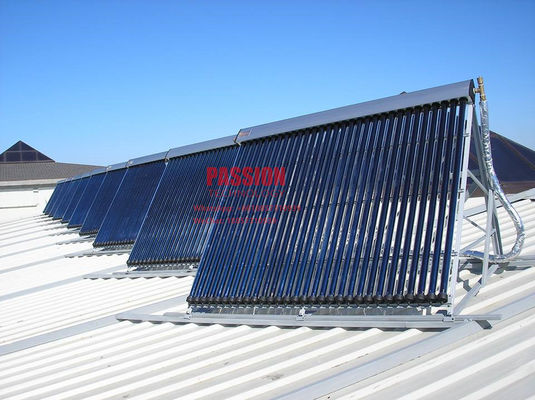

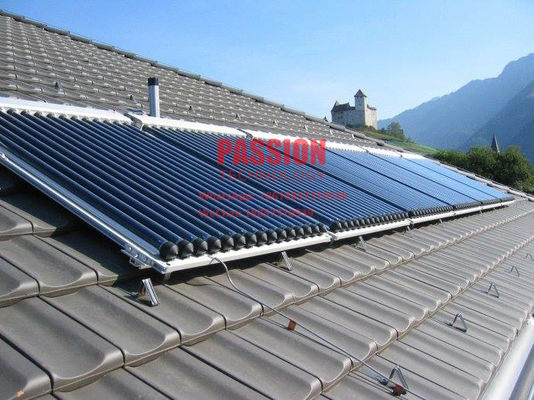

Havuz Sıcak Su Güneş Isıtma Toplayıcı Otel Yüksek Basınçlı Isı Borusu Güneş Toplayıcı
Isı borusu güneş kolektörü
1Vakum tüpü: borosilikat cam 3.3
2Tüp kaplama: AL-N/SS/Cu (üç element)
3Tüp boyutu: çapı 58mm*1800mm
4. ısı borusu: 14 mm çaplı ısı borusunun ucu. uzunluğu:1720 mm
5. Çoklu kabuk malzemesi: alüminyum alaşımı
6Isı kanalı: TU2 bakır
7İzolasyon tabakası: poliüretan ve mineral yün
8Çerçeve: 2.0mm alüminyum alaşımı
9Dondurma karşıtı: -35C
Koleksiyoncular Solar Keymark, SRCC, CCC, ISO9001: 2000 sertifikalarına sahiptir.
Su tankı:
1000L-10000L.
Çalışma prensibi
Yüksek basınçlı ısı borusu güneş kolektörü oldukça yüksek verimliliğe sahip en popüler güneş kolektörlerinden biridir.
Vakum borularının seçici kaplamaları güneş radyasyonunu ısı enerjisine dönüştürür ve alüminyum sarma ile bakır ısı borulara aktarır.
Isı borusundaki ısı transferi sıvısı buharlaşır ve hızlı bir şekilde üst kondansöre yükselir.
Aktif sistemde, bir pompa su veya ısı transferi sıvısını manifold başlık borusundan dolaşır ve sıcaklığı tank suyunda saklamak için alır.
Isı borusundaki soğutulmuş buhar daha sonra sıvılaşır ve borunun dibine geri döner ve birkaç saniye içinde başka bir ısı dolaşımı bekler.
Teknik veriler
| Model | PT-C-15 | PT-C-18 | PT-C-20 | PT-C-24 | PT-C-25 | PT-C-30 |
| Tüp QTY ((PCS) | 15 | 18 | 20 | 24 | 25 | 30 |
| Üç Hedef Vakum Tüp | Çap/Uzunluk: φ58mm/1800mm; Yüksek bor ve silikon içeriği 3.3Yapı:SS-AL-Nx/Cu seçici emici kaplama aşamalı değişimi; Vakum Derecesi:P<=5*10-3; | |||||
| Isı borusu | Kondüzör: φ14/φ24*70mm; Kalınlığı: 0.5mm; Malzeme: kırmızı bakır TU1+su; Transfer Gücü:>=150W; Çalışma Basıncı:4Mpa; Kaynak Basıncı:4Mpa; | |||||
| Dış kabuk/parantez | Alüminyum Alaşımı, Gümüş | |||||
| İzolasyon katmanı | Kaya yünü | |||||
| Toz geçirmez kauçuk | EPDM | |||||
| Sıcaklık Gelişi | 8.5MJ/m2 | |||||
| İş Baskısı | 0.6MPa | |||||
| Giriş/çıkış | 22mm/3/4" | |||||
| Kuyruk | ABS | |||||
| Sıcaklık | 250 °С | |||||
| Kontür Aperture Alanı | 2.32m2 | 2.75m2 | 3.10m2 | 3.64m2 | 3.78m2 | 4.52m2 |
| Aperture Alanı | 1.43m2 | 1.70m2 | 1.89m2 | 2.27m2 | 2.36m2 | 2.83m2 |
| Sıkkınlık alanı | 1.22m2 | 1.46m2 | 1.62m2 | 1.95m2 | 2.04m2 | 2.43m2 |
| 20'ft | 112 | 92 | 89 | 72 | 76 | 62 |
| 40'ft | 240 | 195 | 190 | 154 | 160 | 128 |
| 40'HQ | 292 | 240 | 232 | 188 | 196 | 163 |
| OEM hizmeti: | Ürünlere ve paketlere logo boyama ücretsizdir (20FT,40FT,40HQ) | |||||
Hizmetimiz
8 yıldan fazla bir süredir hem vakum tüpleri fabrikası hem de su tankı fabrikamız var.
Tüm sistem için 6 yıllık garanti veriyoruz.
Teslimat saatini doğru tut.
Sorunuz 12 saat içinde yanıtlanacak.
Size akıcı İngilizce konuşan profesyonel hizmet sunuyoruz.
Toplu üretimi yüksek kalitede numuneler olarak tutun.
Nakliyeci: daha hızlı, daha güvenli ve daha uygun.
Kalite: her süreçte QC'ye sahibiz.
Paketleme ve Teslimat
Paketlemenin ayrıntıları: Eksport kartonu tam konteyner için.
Teslim detayları: Depozito aldıktan sonra 7 gün.
Garanti
Sıcak boru güneş kolektörü için 6 yıl uluslararası sorumluluk ve orijinal kalite sorunları nedeniyle vakum borular için 15 yıl.
PDF ısı borusu güneş kolektörü kataloğu.
