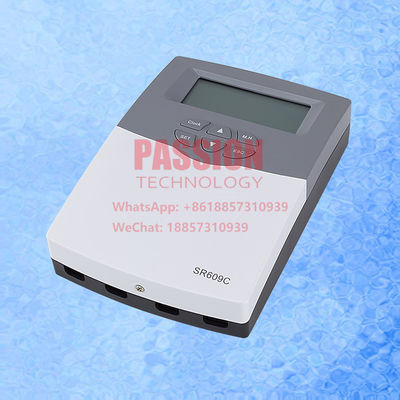

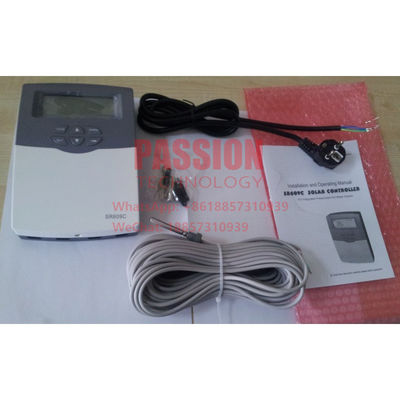

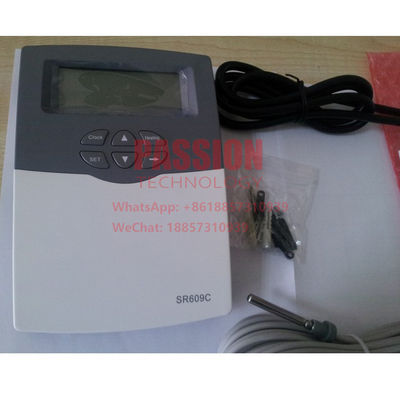

SR609C Basınçlı Güneş Su Isıtması Sıcaklığı için Akıllı Denetleyicisi
Giriş:
Entegre basınçlı olmayan güneş sistemi için uygundur
Ana teknik veriler:
1 Boyut: 210 mm x 145 mm x 40 mm
2 Kendi güç tüketimi: <3W
3 Sıcaklık ölçüm doğruluğu: ±2°C
4 Ölçme sıcaklık aralığı: 0 ̊99°C
5 Kontrol edilen pompanın maksimum gücü: ≤600W
6 Yanındaki elektrikli ısıtma kablosunun gücü: ≤800W
7 Yardımcı elektrikli güç artırıcısının gücü ≤2000W (standart yerleşim),
≤3000W (standart seçim mevcut değil)
8 Elektromanyetik valf parametresi: DC 12V AC 220V
basınçlı valf ve basınçsız valf seçim için mevcuttur
Basınçlı valfın çalışma basıncı: 0.02Mpa ~ 0.8Mpa
Doğrudan su sağlamak için uygun
※basınçlı olmayan vananın çalışma basıncı: 0.0Mpa
Su tankı veya düşük basınçlı su sağlayan bağlı
Ana fonksiyonları:
1Zaman göstergesi
2Su sıcaklığı göstergesi
3Su seviyesi göstergesi
4, Otomatik mod
5, Su seviyesinin önceden ayarlanması
6, El su yükleme
7, Sıcaklık kontrolü su yükleme
8Su yüklemesinin zamanlaması
9, Tankta su yokken su yüklenmesi
10Su yükleme zorunluluğu
11Su yüklenirken su basıncının artması.
12El ısıtma
13"Saatlama ısıtma"
14Sıcak su dolaşımı
15Sıcak su borusu yalıtımı
16Düşük basınç koruması
17Toplayıcı tüp koruması
18Güç kesildiğinde hafıza koruması.
Açıklama
Dış tankın malzemesi: 0,4 mm kalınlığında renkli çelik/fluor karbon çelik
İç tankın malzemesi: Gıda sınıfı 1.2 mm kalınlığı, SUS304-2B paslanmaz çelik
Tank yalıtım tabakası: 55mm 45kg/m3 yüksek yoğunluklu köpüklü poliüretan
Giriş ve çıkış deliği: Erkek G 1/2, 3/4
En yüksek basınç: 0.6Mpa
Güneş koleksiyon tüpü: N/Al kaplamalı 3.3 Borosilikat cam
Cam tüpün kalınlığı: 1,6 mm
Vakum tüpünün sıkılığı: P≤0,005 Pa
Emilme: as=0.93-0.96 ((AM1.5)
Emisyon oranı: εh=0,04-0,06 ((80C±5C)
İşlemsiz güneşleme özellikleri parametreleri: Y=220~260m2.C/K
Ortalama ısı kaybı katsayısı: ULT=0.6 ~ 0.7W/ ((m2.C)
Sütun: 1,5 mm kalınlığında galvanizli çelik
Tankın yapısı: Havalandırma için 5 delik,su giriş ve çıkışı,elektrik ısıtıcı,Mag Rod
Kaynaklama: Argon yaylı kaynaklama
Bağlama parçaları: Paslanmaz çelik vidalardan yapılmıştır
Absorbör alanı: 2.125 m2
Boru sayısı: 30 boru, 58x1,800mm ısı borusu ile
Tank kapasitesi: 300L
Basınçlı güneş su ısıtıcısı özellikleri:
| Model |
PT-H-10 |
PT-H-15 |
PT-H-18 |
PT-H-20 |
PT-H-24 |
PT-H-25 |
PT-H-30 |
| Depolama tankı |
100L |
150L |
180L |
200 litre |
240L |
250L |
300L |
| İç tank |
Paslanmaz çelik SUS304 2B/SUS316L |
| Dış tank |
Renkli çelik ((Sliver/White))/SUS201/SUS304 2B/SUS316L |
| İzolasyon katmanı |
Yüksek yoğunluklu poliüretan köpürme |
| Tüp QTY ((PCS) |
10 |
15 |
18 |
20 |
24 |
25 |
30 |
| Toz geçirmez kauçuk |
EPDM |
| Sıcaklık Gelişi |
8.5MJ/m2 |
| İş Baskısı |
0.6MPa |
| Üç Hedef Vakum Tüp |
Çap/Uzunluk: φ58mm/1800mm; Yüksek bor ve silikon içeriği 3.3Yapı:SS-AL-Nx/Cu seçici emici kaplama aşamalı değişimi; Vakum Derecesi:P<=5*10-3; |
| Isı borusu |
Kondüzör: φ14*70mm; Kalınlığı: 0.5mm; Malzeme: kırmızı bakır TU1+su; Transfer Gücü:>=150W; Çalışma Basıncı:4Mpa; Kaynak Basıncı:4Mpa; |
| Sütun |
Siyah renkte plastik kaplamalı galvanizli çelik/Alüminyum alaşımı/SUS201/SUS3042B/SUS316L, 0/20/30/45 derece |
| Kontür Aperture Alanı |
1.23m2 |
1.84m2 |
2.22m2 |
2.47m2 |
2.96m2 |
3.08m2 |
3.70m2 |
| Aperture Alanı |
0.95m2 |
1.42m2 |
1.70m2 |
1.89m2 |
2.27m2 |
2.36m2 |
2.83m2 |
| Sıkkınlık alanı |
0.82m2 |
1.22m.2 |
1.46m.2 |
1.62m2 |
1.96m2 |
2.04m2 |
2.43m2 |
| Aksesuarlar ((Farklı) |
T/P Valf, Elektrikli Isıtma ve Magnezuim Bar |
| OEM hizmeti: |
Ürünlere ve paketlere logo boyama ücretsizdir (20FT,40FT,40HQ) |
Notlar:
1Öndürme süresi: Ödeme aldıktan sonra 7-15 iş günü.
2Ödeme süresi: T/T, L/C, Western Union.
3Garanti: Tam sistem için 5 yıl, vakum tüpü için 15 yıl ve aksesuarlar için 1 yıl.
4Ticaret Terimi: FOB, CFR ve CIF.
Sistem Çalışma Prensibi:
