Kollektör ya çatıya veya duvara kurulabilirken su tankı kurulabilir.
Villa'nın herhangi bir yerinde esnek bir koleksiyoncu var.
Villa'nın güzelliği.
Düz panel bölünmüş güneş su ısıtıcısı
Çifte Bobinli PTS-F2 ile
Düz panel bölünmüş güneş su ısıtıcısı Çifte Bobinli PTS-F2 ile
Model
PTS-F2-15
PTS-F2-20
PTS-F2-25
PTS-F2-30
PTS-F2-40
PTS-F2-50
PTS-F2-100
Düz panel güneş kolektörü
Çekirdek malzemesi
Bakır
Kaplama
Mavi Titanyumun bakır alüminyum kaplama emilim hızı: α = 0,95 Yansıma hızı ε = 0.04.
Alt plaka
Deniz sınıfı H3004 Alüminyum, sertlikH32 Kalınlığı 0,7 mm
Panel camı
Panel için özel cam ANS1297-1-1975, BS6206A ve JIS R3206 standartlarıyla; AS2208-1978 ve ABD federal standartlarıyla sertlik.
Panel yalıtımı
Altı cam lif yalıtımlı,Kalınlığı 60mm,Densitesi 20kg/m3; Yan kalınlığı yalıtımlı:13mm;Densitesi 23kg/m3; Isı özellikleri: R1.0 Isı iletkenliği: 0.059W/m.
miktar (PCS)
1
1
2
2
3
3
6

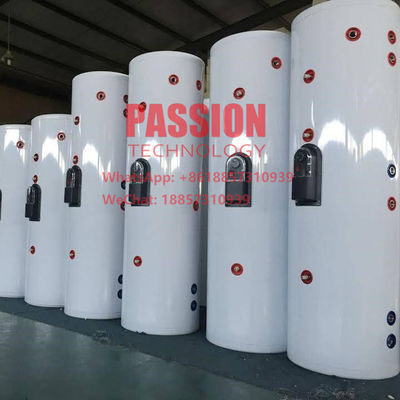

Su Tank
Kapasite
150L
200 litre
250L
300L
400 litre
500 litre
1000L
En üst bakır sarmal (mm*M)
Φ16*15
Φ16*15
Φ16*15
Φ16*15
Φ16*15
Φ16*20
Φ19*30
Alt bakır sarmal (mm*M)
Φ16*15
Φ16*15
Φ16*15
Φ16*15
Φ16*25
Φ16*30
Φ19*40
Polyurethane köpürme (mm)
55
50
50
50
60
60
100
Dış tank
Renkli Çelik Plak/ Enamal Beyaz
Φ470.5
Φ550/0.5
Φ580/0.5
Φ580/0.5
Φ700/0.5
Φ700/0.5
Φ1000/0.5
İç tank
SUS 304 2B, Çalışma basıncı-6 bar, Test basıncı-12 bar
Φ360/1.2
Φ450/1.5
Φ480/1.5
Φ480/1.5
Φ580*2.0
Φ580*2.0
Φ800/2.5
Elektrikli ısıtıcı
1500W
1500W
2000W
2000W
2000W
2000W
4000W
Çalışma istasyonu
SR961S (Kontrol cihazı ve WILO pompası dahil)
Genişleme tankı
8L
8L
8L
8L
12L
12L
24L

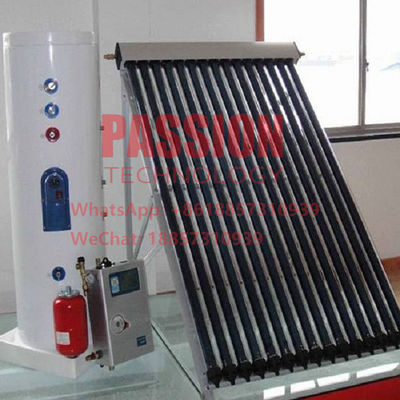

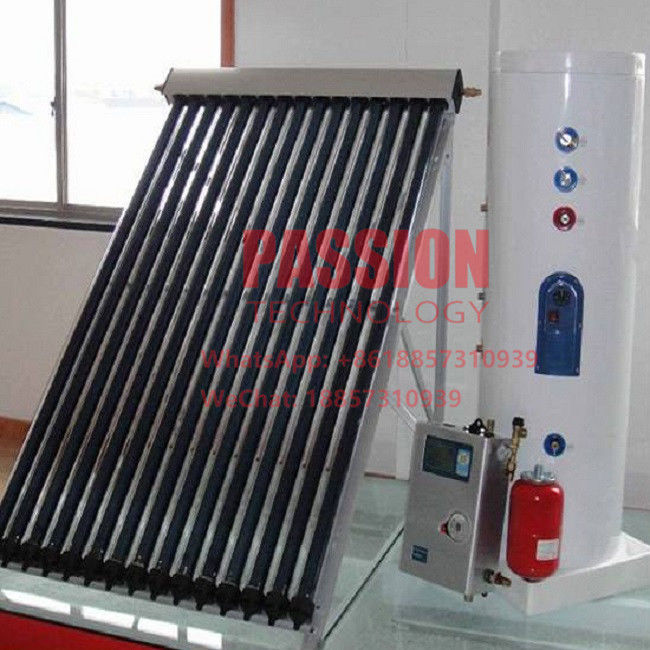

Isı borusu bölünmüş güneş su ısıtıcısı Çifte Bobinli PTS-H2 ile
Isı borusu bölünmüş güneş su ısıtıcısı Çifte Bobinli PTS-H2 ile
Model
PTS-H2-15
PTS-H2-20
PTS-H2-25
PTS-H2-30
PTS-H2-40
PTS-H2-50
PTS-H2-100
Isı borusu güneş kolektörü
Tüpler (PCS)
15
20
25
30
40
50
100
Üç Hedef Vakum Tüp
Çap/Uzunluk: φ58mm/1800mm; Yüksek bor ve silikon içeriği 3.3Yapı:SS-AL-Nx/Cu seçici emici kaplama aşamalı değişimi; Vakum Derecesi:P<=5*10-3;
Isı borusu
Kondüzör: φ14*70mm; Kalınlığı: 0.5mm; Malzeme: kırmızı bakır TU1+su; Transfer Gücü:>=150W; Çalışma Basıncı:4Mpa; Kaynak Basıncı:4Mpa;
Dış kabuk/sütun - Alüminyum alaşımı
İzolasyon katmanı - Kaya yünü
Toz geçirmez kauçuk - EPDM
Disily ısı kazancı - 8.5MJ/m2
Giriş/çıkış - 22mm/3/4"
Kuyruk - ABS
Sıcaklık - 250 °C
Çalışma basıncı - 0.6MPa
Kontür Alanı
2.32m2
3.10m2
3.78m2
4.52m2
6.20m2
7.56m2
15.12m2
Aperture Alanı
1.43m2
1.89m2
2.36m2
2.83m2
3.8m2
4.72m2
9.44m2
Sıkkınlık alanı
1.22m2
1.62m2
2.04m2
2.43m2
3.24m2
4.06m2
8.16m2
miktar (PCS)
15 tüp*1
20 tüp*1
25 tüp*1
30 tüp*1
20 tüp*2
25 tüp*2
25 tüp*4
Su Tank
Kapasite
150L
200 litre
250L
300L
400 litre
500 litre
1000L
En üst bakır sarmal (mm*M)
Φ16*15
Φ16*15
Φ16*15
Φ16*15
Φ16*15
Φ16*20
Φ19*30
Alt bakır sarmal (mm*M)
Φ16*15
Φ16*15
Φ16*15
Φ16*15
Φ16*25
Φ16*30
Φ19*40
Polyurethane köpürme (mm)
55
50
50
50
60
60
100
Dış tank
Renkli Çelik Plak/ Enamal Beyaz
Φ470.5
Φ550/0.5
Φ580/0.5
Φ580/0.5
Φ700/0.5
Φ700/0.5
Φ1000/0.5
İç tank
SUS 304 2B, Çalışma basıncı-6 bar, Test basıncı-12 bar
Φ360/1.2
Φ450/1.5
Φ480/1.5
Φ480/1.5
Φ580*2.0
Φ580*2.0
Φ800/2.5
Elektrikli ısıtıcı
1500W
1500W
2000W
2000W
2000W
2000W
4000W
Çalışma istasyonu
SR961S (Kontrol cihazı ve WILO pompası dahil)
Genişleme tankı
8L
8L
8L
8L
12L
12L
24L
Paketleme
Taşınmış Tüp Güneş Su Isıtması: Standart ihracat paketi.
Örnekler kontrplak kutulara yükleniyor.
Hizmetlerimiz
Bir OEM'i (Original Equipment Manufacturer) müşteriye satmak için özelleştirilmiş veya gömülü bir ürünü kendi benzersiz çözümüne entegre eden bir varlık veya kuruluş olarak tanımlıyoruz.
Bu kavramın kanıtı, ürünün önemli ölçüde dönüştürülmesi gerektiğidir.
OEM Ortağı, çözümünde öncelikle kendi şirket logosunu ve marka adını kullanır ve doğrudan müşterilerine pazarlar, satar ve teknik ve garanti desteği sağlar.
Sık Sorulan Sorular
Ödeme şartları: T / T, L / C, Paypal, Western union tüm destek.
Teslim süresi: Örnek siparişi 3 iş günü, Konteyner siparişi 10 iş günü.
En az sipariş miktarı: 1 PC
Garanti süresi: 8 yıl
OEM hizmeti: Destek (Logo'yu karton üzerine ücretsiz olarak yazdırın)
Dikkat edin.
1) Çerçevenin açısı, müşterilerin yerel enlem koşullarına göre üretim sırasında değiştirilebilir.
2) sipariş için yedek aksesuarları ve tüpleri ücretsiz sunuyoruz
3) Müşterilerin ihtiyaçları varsa SFB için kalıcı çerçeve sunabiliriz
4) Her SFB güneş kolektörünün tüp miktarını müşterilerin isteğine göre değiştirebiliriz
5) Müşterilerin gereksinimlerine göre farklı manifold malzemelerini değiştirebiliriz.
PDF Kataloğu Bölünmüş Basınçlı Isı borusu Güneş Su Isıtıcısı.
