Ürün ayrıntıları:
|
| Kapasite: | 50 tüp | yapı: | Basınçsız |
|---|---|---|---|
| Garanti: | 6 yıl | kolektör: | Vakum tüpü |
| Uygulama: | Otel | Dış Tank: | Boyalı çelik |
| İç Tank: | paslanmaz çelik 304 | destek: | Paslanmaz Çelik 201 0/20/30/45 derece |
| Vurgulamak: | 50 tüp Vakum Tüplü Güneş Kollektörü,Boyalı Çelik Vakum Tüplü Güneş Kollektörü,Renkli Çelik Vakum Tüplü Güneş Kollektörü |
||

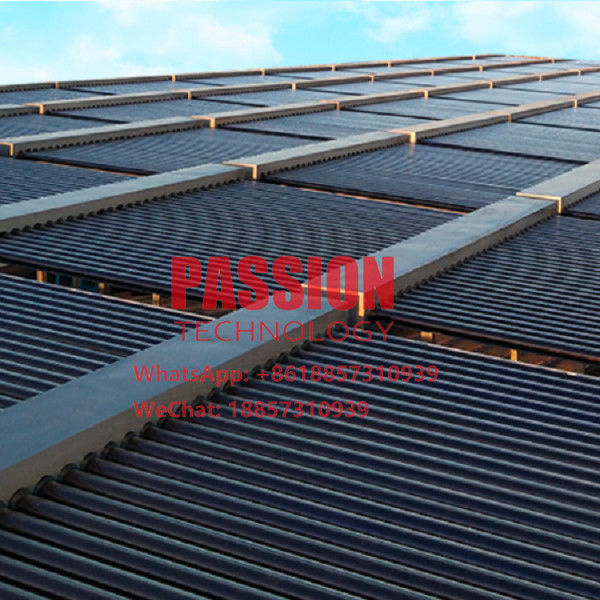

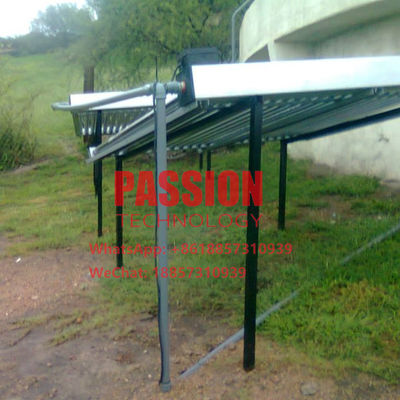

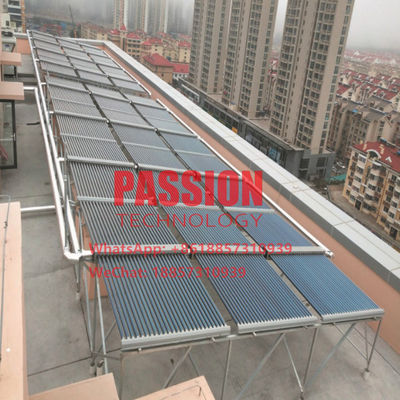

50 tüpler Basınçsız Vakum Tüpü Güneş Kollektörü Otel İçin Cam Tüp Toplayıcı, Güneş Enerjili Su Toplayıcı
Teknik veri:
| Vakum tüpü | Boyut (mm) | Φ58*1800 / Φ47*1500 | |||||
| Tüp (adet) | 40 / 50 / 60 / 70 | ||||||
| Bardak | Yüksek vakumlu çift katmanlı borosilikat 3.3 cam | ||||||
| Kaplama | Tek hedefli AL/AL-ALN(H) veya üç hedefli Cu/SS-ALN | ||||||
| manifold | şekil | Dikdörtgen / Yuvarlak | |||||
| manifold tankı | Gıda sınıfı paslanmaz çelik SUS304-2B / SUS316 | ||||||
| manifold kabuğu | Renk çelik gri boyalı | ||||||
| yalıtım | Yüksek yoğunluklu poliüretan köpük 40MM kalınlık | ||||||
| braket | Düz veya eğimli çatıya uyarlanabilen şekilli güçlü alüminyum alaşımlı yapı | ||||||
| Aksesuarlar | Yaşlanma önleyici silikon contalar, toz geçirmez contalar, paslanmaz vidalar | ||||||
| Bağ | 1 inç erkek diş (daha büyük boy mevcuttur) | ||||||
| Kollektör Açısı | 5 ~ 90° | ||||||
| Dolu Direnci | Φ25 mm çap | ||||||
| Model numarası | Güneş Vakum Tüpü |
diyafram Alan/ m2 |
Konteyner Yükleme Miktarı /setleri | ||||
| Boyut / mm | Adet / adet | 20GP | 40GP | 40HQ | |||
| PT-5818CA-40 | Φ58*1800 | 40 | 3.77 | 42 | 88 | 107 | |
| PT-5818CA-50 | 50 | 4.71 | 34 | 70 | 86 | ||
| PT-5818CA-60 | 60 | 5.66 | 28 | 58 | 71 | ||
Çalışma Teorisi ve Parça Açıklaması
Manifold Vakum Tüplü Basınçsız Güneş Kolektörü, güneş enerjili su ısıtmada oldukça yüksek verimliliğe sahip en ekonomik kollektörlerden biridir, genellikle doğrudan güneş enerjili su ısıtması için aktif açık çevrim sirkülasyon sisteminde kullanılır.
Güneş enerjisi vakum tüpleri, boşaltılan tüplerdeki soğuk su güneş ışınımı ile ısıtıldığında doğrudan manifold tankının içine takılır.
Sıcak su ve soğuk suyun özgül ağırlığı farklı olduğundan, daha sıcak su manifold tankına yukarı doğru gider ve daha soğuk su cam vakum tüplerine aşağı doğru gider.
Bu sürekli sirkülasyon sayesinde, aktif bir açık döngü güneş sisteminde, manifold tankındaki soğuk su kademeli olarak ısıtılacak, manifolddaki daha sıcak su, sıcak su depolama tankına pompalanacak ve aynı zamanda daha soğuk tank suyunu manifold kollektörüne dolaştıracak. güneş ısıtması için.
Vakum Tüplü Güneş Kollektörünün Özellikleri
1. Güneş enerjili su ısıtma için en ekonomik ve pratik kollektör;
2. Sıcak su ısıtma, havuz ısıtma, alan ısıtma vb. için geniş uygulamalar;
3. 500 ila 500.000 Litre sıcak su arasında büyük ısıtma kapasitesi;
4. Büyük akışlı su sirkülasyonu ile verimli doğrudan sıcak su ısıtma;
5. Düz veya eğimli çatı kurulumuna güçlü uyum;
6. Basit yapı tasarımı ile kolay kurulum ve bağlantı;
7. Sistem kurulumu ve devreye alınmasından sonra çok güvenli ve kararlı;
8. Aktif açık çevrim sirkülasyon sistemi veya pasif termosifon sistemi için geçerlidir.
9. Donma önleyici koruma ile sıfırın altındaki hava koşullarında iyi çalışır.
10. VISION firmasının teknik desteğiyle, sisteminizde nadiren boruların kırılması, manifoldların kırılması veya sönmesi ve depolama tankı sorunları olur.
Paketleme ve Nakliye
Paketleme Detayları: Güçlü oluklu mukavva ihraç edin.
Teslimat Detayı: Onaylanmış fatura veya satış sözleşmesi üzerine konteyner sipariş miktarı için 7 - 10 gün içinde.
hizmetlerimiz
Hızlı yanıt: Sorunuz, e-posta veya çevrimiçi mesajlaşma yoluyla 24 saat içinde yanıtlanacaktır;
Teknik destek: ürün önerisi, kurulum rehberliği, pazar analizi vb. için 10 yıldan fazla deneyim.
OEM ve ODM: Güneş enerjisi kolektörü, depolama tankı, kurulum çerçevesi ve hatta bazı dış kaynak ekipmanı için OEM ve ODM gerekliliklerini memnuniyetle karşılıyoruz;
Numune kontrolü: Üretimde kalite kontrolüne rağmen, teslimattan önce kontrol için numuneler seçilecek ve kurulacaktır;
Minimum sipariş miktarı: Müşterilerin kalite ve hizmeti kontrol etmeleri için örnek numune üretimi sunuyoruz;
Nakliye hizmeti: yurtdışına okyanus limanına veya iç siteye mal sevkiyatı düzenlemek ve gerekirse mal sigortası, gümrükleme vb.
İthalat sertifikaları: Sertifika Menşei CO, FORM A, FORM E, FORM F, gümrük sertifikası vb.
